管道陰極保護基本知識
內容提要：
陰極保護系統管理知識
陰極保護系統測試方法
恒電位儀的基本操作
一、陰保護系統管理知識
(一)陰極保護的原理
自然界中，大多數金屬是以化合狀態存在的，通過煉制被賦予能量，才從離子狀態轉變成原子狀態，為此，回歸自然狀態是金屬固有本性。我們把金屬與周圍的電解質發生反應、從原子變成離子的過程稱為腐蝕。
每種金屬浸在一定的介質中都有一定的電位, 稱之為該金屬的腐蝕電位(自然電位)，腐蝕電位可表示金屬失去電子的相對難易。腐蝕電位愈負愈容易失去電子, 我們稱失去電子的部位為陽極區，得到電子的部位為陰極區。陽極區由于失去電子(如鐵原子失去電子而變成鐵離子溶入土壤)受到腐蝕，而陰極區得到電子受到保護。
陰極保護的原理是給金屬補充大量的電子，使被保護金屬整體處于電子過剩的狀態，使金屬表面各點達到同一負電位，金屬原子不容易失去電子而變成離子溶入溶液。有兩種辦法可以實現這一目的，即犧牲陽極陰極保護和外加電流陰極保護。
1、犧牲陽極法
將被保護金屬和一種可以提供陰極保護電流的金屬或合金(即犧牲陽極)相連，使被保護體極化以降低腐蝕速率的方法。

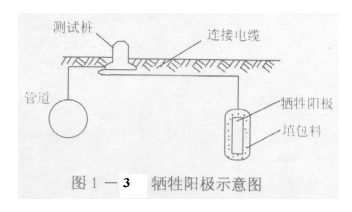

在被保護金屬與犧牲陽極所形成的大地電池中，被保護金屬體為陰極，犧牲陽極的電位往往負于被保護金屬體的電位值，在保護電池中是陽極，被腐蝕消耗，故此稱之為“犧牲”陽極，從而實現了對陰極的被保護金屬體的防護，如圖1—3。
犧牲陽極材料有高鈍鎂，其電位為-1.75V;高鈍鋅，其電位為-1.1V;工業純鋁，其電位為-0.8V(相對于飽和硫酸銅參比電極)。
2、強制電流法(外加電流法)

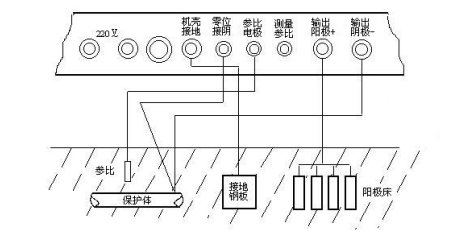

將被保護金屬與外加電源負極相連，由外部電源提供保護電流，以降低腐蝕速率的方法。其方式有：恒電位、恒電流、恒電壓、整流器等。如圖1-4示。
圖1-4恒電位方式示意圖
外部電源通過埋地的輔助陽極將保護電流引入地下，通過土壤提供給被保護金屬，被保護金屬在大地中仍為陰極，其表面只發生還原反應，不會再發生金屬離子化的氧化反應，使腐蝕受到抑制。而輔助陽極表面則發生丟電子氧化反應，因此，輔助陽極本身存在消耗。
陰極保護的上述兩種方法，都是通過一個陰極保護電流源向受到腐蝕或存在腐蝕，需要保護的金屬體，提供足夠的與原腐蝕電流方向相反的保護電流，使之恰好抵消金屬內原本存在的腐蝕電流。兩種方法的差別只在于產生保護電流的方式和“源”不同。一種是利用電位更負的金屬或合金，另一種則利用直流電源。
強制電流陰極保護驅動電壓高，輸出電流大，有效保護范圍廣，適用于被保護面積大的長距離、大口徑管道。
犧牲陽極陰極保護不需外部電源，維護管理經濟，簡單，對鄰近地下金屬構筑物干擾影響小，適用于短距離、小口徑、分散的管道。
(二)外加電流陰極保護系統的組成
1、恒電位儀：珠三角管道采用的是IHF系列數控高頻開關恒電位儀，它的主要作用是向管道輸出保護電流。
2、陽極地床：由若干支輔助陽極(高硅鑄鐵)組成，通過輔助陽極把保護電流送入土壤，經土壤流入被保護的管道，使管道表面進行陰極極化 (防止電化學腐蝕)，電流再由管道流入電源負極形成一個回路，這一回路形成了一個電解池，管道在回路中為負極處于還原環境中，防止腐蝕，而輔助陽極進行氧化反應遭受腐蝕，或是周圍電解質被氧化。
陰保站的電能60%消耗在陽極接地電阻上, 故陽極材料的選擇和埋設方式、場所的選擇,對減小電阻節約電能是至關重要的。珠三角管道的陽極地床輔助陽極一般為40支，陽極地床的接地電阻小于3Ω(設計要求)，陽極地床與管道的垂直距離要大于50米。
3、參比電極：為了對各種金屬的電極電位進行比較，須有一個公共的參比電極，其電極電位具有良好的重復性和穩定性，構造簡單，通常由飽和硫酸銅參比電極、鋅電極等。
4、絕緣接頭：陰極保護系統保護的是輸油站外的長輸管道，絕緣接頭的作用是將陰極保護電流限 制在兩個陰極保護站之間的管道上。
5、檢查片：由與管道同材質的金屬制成50×100mm的掛片，檢查片有兩組，一組與輸油管道相連，處于陰極保護狀態，一組不與管道相連，處于自然腐蝕狀態。經過一定時間后將兩組檢查片的失重量進行比較，可分析管道的陰極保護效果。
6、測試樁：為了檢測維護管道的陰極保護系統，在管道沿線設置電流及電位測試樁，電位測試樁每公里設置一個;電流測試樁每5公里設一個;套管電位測試樁每個套管處設置一個;絕緣接頭電位測試樁每一絕緣處設一個。
(三)陰極保護投入前的準備和驗收
1、陰極保護投入前對被保護管道的檢查
管道對地絕緣的檢查：從陰極保護的原理介紹, 已得知沒有絕緣就沒有保護。為了確保陰極保護的正常運行，在施加陰極保護電流前，須確保管道的各項絕緣措施正確無誤。 應檢查管道的絕緣接頭的絕緣性能是否正常;管道沿線的閥門應與土壤有良好的絕緣;管道與固定墩、跨越塔架、穿越套管處也應有正確有效的絕緣處理措施，管道在地下不應與其它金屬構筑物有"短接"等故障;管道表面防腐層應無漏敷點，所有施工時期引起的缺陷與損傷均應在施工驗收時使用埋地檢漏儀檢測，修補后回填。
2、對陰極保護施工質量的驗收
(1)對陰極保護間內所有電氣設備的安裝是否符合《電氣設備安裝規程》的要求，各種接地設施是否完成，并符合圖紙?jiān)O(shè)計要求。
(2)對陰極保護的站外設施的選材、施工是否與設計一致。對通電點、測試樁、陽極地床、陽極引線的施工與連接應嚴格符合規范要求，尤其是陽極引線接正極，管道匯流點接負極，嚴禁電極接反。
(3)圖紙、設計資料齊全完備。
(四)陰極保護投入運行的調試
1、組織人員測定全線管道自然電位、土壤電阻率、陽極地床接地電阻，同時對管道環境有一個比較詳盡的了解，這些資料均需分別記錄整理，存檔備用。
2、陰極保護站投入運行
按照恒電位儀的操作程序給管道送電，使電位保持在-1.20伏左右，待管道陰極極化一段時間(四小時以上)開始測試直流電源輸出電流、電壓、通電點電位、管道沿線保護電位、保護距離等。然后根據所測保護電位，調整通電點電位至規定值，繼續給管道送電使其完全極化 (通常在24小時以上)。再重復第 一次測試工作，并做好記錄。若個別管段保護電位過低，則需再適當調節通電點電位至滿足全線陰極保護電位指標為止。
3、保護電位的控制
各站通電點電位的控制數值, 應能保證相鄰兩站間的管段保護電位達到-0.85伏，同時各站通電點zui負電位不允許超過規定數值。調節通電點電位時，管道上相鄰陰極保護站間加強聯系，保證各站通電點電位均衡。
4、當管道全線達到陰極保護電位指標后，投運操作完畢，各陰極保護站進入正常連續工作階段。
(五)陰極保護站的日常維護管理
1、恒電位儀的巡檢和維護。
1) 日常巡檢：每天9：00和21：00對恒電位儀巡檢一次，并記錄輸出電壓、電流、保護電位數值, 與前次記錄(或值班記錄)對照是否有變化，若不相同應查找原因，采取相應措施使管道全線達到陰極保護。
2)每月維護：每月1日對恒電位儀進行切換使用。改用備用的儀器時，應即時進行一次觀測和維修，發現儀器故障應及時檢修，保證供電。
維護內容：
觀察全部零件是否正常，元件有無腐蝕、脫焊、虛焊、損壞，各連接點是否可靠，電路有無故障，各緊固件是否松動，熔斷器是否完好，如有熔斷，需查清原因再更換。
檢查接接陰極保護站的電源導線，以及接至陽極地床、通電點的導線是否完好，接頭是否牢固。
定期檢查工作接地和避雷器接地，并保證其接地電阻不大于10歐姆，在雷雨季節要注意防雷。
搞好站內設備的清潔衛生，注意保持室內干燥，通電良好，防止儀器過熱。
2、參比電極的維護。
作為恒定電位儀信號源的埋地參比電極，在使用過程中需注意觀察恒電位儀的輸出數值，發現異?？蓹z查參比電極井是否干涸，影響儀器正常工作。
3、陽極地床的維護。
陽極地床接地電阻每月測試一次，接地電阻增大至影響恒電位儀不能提供管道所需保護電流時，應該更換陽極地床或進行維修，以減小接地電阻。
4、測試樁的維護。
1) 檢查接線柱與大地絕緣情況，電阻值應大于100千歐，用萬用表測量，若小于此值應檢查接線柱與外套鋼管有無接地，若有則需更換或維修。
2) 測試樁應每年定期刷漆和編號。
3) 防止測試樁的破壞丟失，對沿線城鄉居民及兒童作好愛護國家財產的宣傳教育工作。
5、絕緣接頭的維護。
每月檢測絕緣接頭兩側管地電位，若與原始記錄有差異時，應對其性能好壞作鑒別。如有漏電情況應采取相應措施。
6、陰極保護系統的管理目標(主要控制指標)
1)保護率等于100%;
管道總長-未達有效陰極保護管道長
保護率 = ───────────────── ×100%
管道總長
2)運行率(開機率)大于98%;
全年小時數 -全年停機小時數
開機率 = ────────────── ×100%
全年小時數
3)保護度大于85%;
G1 / S1 -G2 / S2
保護度 = ───────── ×100%
G1 / S1
式中：G1——未施加陰極保護檢查片的失重量，g;
S1——未施加陰極保護檢查片的裸露面積，cm2;
G2——施加陰極保護檢查片的失重量，g;
S2——施加陰極保護檢查片的裸露面積，cm2;
4)管道保護電位：一般為-0.85V～-1.5V，當土壤或水中含有硫酸鹽還原菌且硫酸根含量大于0.5%時為-0.95V或更負(應考慮IR降的影響)。
(六)陰極保護系統常見故障的分析
1、保護管道絕緣不良，漏電故障的危害
在陰極保護站投入運行，或犧牲陽極保護投產一段時間后，出現了在規定的通電點電位下, 輸出電流增大，管道保護距離卻縮短的現象，或者在犧牲陽極系統中，犧牲陽極組的輸出電流量增大，其值已超過管道的保護電流需要，但保護電位仍達不到規定指標的現象。發生上述情況的原因，主要是被保護金屬管道與未被保護的金屬結構物“短路”，這種現象稱之為陰極保護管道漏電，或者叫做“接地故障”。
接地故障使得被保護管道的陰極保護電流流入非保護金屬體，在兩管道的“短接”處形成“漏電點”, 這就會造成陰極保護電流的增大，陰極保護電源的過負荷和陰極保護引起的干擾。
另外陽極地床斷路、陰極開路、零位接陰斷路都會導致陰極保護不能投保。判斷陽極地床連接電纜斷路時可采用：
(1)測輸出電流,將恒電位儀開啟，在恒電位儀陽極輸出端串上一電流表，如果電流為零，則說明有斷路現象。
(2)將恒電位儀機后陽極輸出線斷開，接入臨時地床或其它接地裝置，若有輸出電壓、電流，則可斷定陽極地床連接線斷路。在陽極電纜與地床陽極接線處應設置接線用水泥井或標志。
2、造成管道漏電的原因
(1)施工不當，交叉管道間距不合規范，即當兩條管道一條為陰極保護的管道，另一條為未保護的管道交叉時，施工要求應保持管道間的垂直凈距不小于0.3m，并在交叉點前后一定長度內將管道作特別絕緣，如果施工時不嚴格按照上述規定去做，那么管道埋設一段時間后，在土壤應力的作用下, 管道相互可能搭接在一起，會造成絕緣層破損，金屬與金屬的相連形成漏電點。
(2)絕緣接頭失效或漏電，絕緣接頭質量欠佳，在使用一段時間后絕緣零件受損或變質，使法蘭不再絕緣，從而使得兩法蘭盤側不再具有絕緣性能，陰極保護電流也就不再有限 制;或者是輸送介質中有一些電解質雜質使絕緣接頭導通，不再具有絕緣性能。
從上述原因看, 漏電點只可能發生在保護管道與非保護管道的交叉點，或保護管道的絕緣接頭處，因此查找漏電點就帶有上述局限性。但如果地下管網復雜,被保護管道與多條和線有交叉穿越，則使得漏電點的查找出現復雜現象。常常要根據現場實際情況，反復測量、多方位檢查并綜合判斷才能找到真正的漏電故障點。
3、漏電點的查找
(1)利用查找管道絕緣層破損點，從而確定管道的漏電點或短接點的方法。 此方法首先將脈沖信號送到被測管道上, 如果管道防腐絕緣層良好,流入管道的電流很弱，儀表沒有顯示。如果管道防腐層有破損，電流將從土壤中通過破損處漏入管道，電流的流動會在周圍土壤中將產生明顯的電位梯度。當探測人員手持兩個參比電極在管道正上方探測行走時, 伏特計將明顯的抖動，當伏特計指針停止抖動時，兩個參比電極的中間既為防腐層漏點位置，該方法簡便宜行，定位準確，是目前國際上公認的檢漏方法(DCVG)。
(2)可利用測定管內電流大小的方法尋找漏電點。在無分支的陰極保護管道, 管內電流是從遠端流向通電點。當非保護管道接入后就會形成分支電路，使保護電流經過漏電點會變小，因此可利此法來尋找漏電點的位置。利用此法測定時,在有懷疑的管段上可依次選點，用IR壓降法或者補償法(詳見有關說明)測定管內電流，再通過比較各點電流的大小來確定漏電點的電位。
(3)絕緣接頭漏電的測定。當絕緣接頭漏電而導致陰極保護系統故障時, 則可通過在絕緣接頭兩側管段上,分別測量管地電位，若保護側為保護電位，非保護側為自然電位，則絕緣接頭正常。否則有問題存在。也可在非保護側測法蘭端部的對地電位, 如此電位比非保護管道或其它金屬構筑物的電位要負，則此絕緣接頭漏電。
測定流過絕緣接頭的電流, 也可用來判定絕緣接頭的性能。若絕緣接頭非保護端一側，能測出電流則法蘭漏電;若測不出電流絕緣接頭不漏電。
(4)近間距電位測量法CIPS
在測試樁上測量保護電位只能反映管道的整體保護水平，不能說明管道各點都得到了保護。采用近間距測量方式，是沿管道每隔 1—2 米測量一次管地電位,可以準確的檢測出沒有得到保護的管段。
4、陽極接地故障
陰極保護另一常見故障是由陽極接地引起的。陽極接地電阻與陽極地床的設計與施工質量密切相關。"凍土"會使陽極地床電阻增加幾倍至十幾倍,"氣阻"也會使陽極地床電阻增加。當陽極使用一段時間后,也會由于腐蝕嚴重,表面溶解不均勻造成電流障礙。因此在陰極保護的儀器上會出現電位升高, 而保護電流下降的現象。此時應通過測量，更換或檢修陽極地床來使陰極保護正常運行。另一薄弱環節，是陽極電纜線與陽極接頭處的密封與絕緣，若施工不妥則會造成接頭處的腐蝕與斷路，使陰極保護電流斷路而無法輸入給管道。
(七)陰極保護中的幾個屏蔽問題
當管道周圍有絕緣層或金屬結構存在時, 會影響陰極保護電流的流動, 使管道得不到有效的陰極保護，即電流屏蔽。目前, 國內采用“管中管”進行防腐保溫的長輸管道都不同程度的發生了腐蝕，某些套管內的輸油管和固定墩內的管道也存在較為嚴重的腐蝕, 這種狀況除了與施工質量控制不嚴有關外, 陰極保護電流的屏蔽也是一個重要原因。
金屬結構對管道的屏蔽
1、管道穿越公路、鐵路以及河流時套管的屏蔽
在管道穿越公路、鐵路以及河流時, 經常需要將輸油管放在金屬套管中，以對管道進行附加保護, 并認為,套管與輸送管充分絕緣，但采用套管時將有以下情況發生：
(1)輸送管與套管完全絕緣, 套管與輸送管的環型空間內沒有電解液存在， 在這種情況下陰極保護電流被完全屏蔽, 但輸送管僅受大氣腐蝕。
(2)輸送管與套管之間沒有電氣連接, 但套管內有電解液或泥土, 此時陰極保護電流從土壤中經過套管到達輸送管, 在這種情況下輸送管以及套管的外壁會得到陰極保護, 而套管的內壁因?yàn)榕欧烹娏鞫涌旄g。
(3)套管與輸送管短路, 一旦套管與輸送管發生短路, 陰極保護電流沿套管通過接觸點返回到輸送管, 此時, 如果套管與輸送管之間有電解液, 輸送管將發生嚴重腐蝕, 即使沒有電解液, 如果套管防腐層較差, 也會泄漏大量電流, 使套管附近的一段管道得不到充分保護。
因此, 在設計中應該盡量避免采用套管, 而靠提高輸送管的壁厚來提高強度. 在必須使用套管的情況下, 應采取必要的密封措施, 防止電解液進入, 并保證套管與輸送管的絕緣。
2、固定墩鋼筋的屏蔽
當固定墩內的鋼筋與輸送管發生意外接觸時, 其影響相當于一個短路的套管，陰極保護電流通過鋼筋并通過接觸點返回管道。盡管鋼筋之間存在間隙, 但密布的鋼筋仍能阻斷大部分陰極保護電流, 使固定敦內的管道得不到充分保護. 因此, 在設計中應減小鋼筋與套管短路的可能性， 在施工中也要經常檢測鋼筋與輸送管的電阻。
絕緣體對管道的屏蔽
“管中管”防腐保溫結構的屏蔽問題。 當管道周圍有絕緣體存在, 而且絕緣體與管道間有電解液存在時，由于陰極保護電流無法通過絕緣體到達管道表面, 管道得不到陰極保護。有人認為, 陰極保護電流可以通過絕緣體與管道之間的空隙到達管道表面, 事實是如果該空隙之間充滿電解液, 電阻率很小, 這種看法是正確的。通過對“管中管”的腐蝕情況進行調查發現, 如果防水層破壞, 水分進入保溫層, 如果水分充足, 管道會得到陰極保護, 一般不會發生腐蝕，如長期處于水下的管道。如果僅有少量的水分進入管道, 則在漏點兩側(2-3倍間隙的距離以外)一般會發生較嚴重的腐蝕。
另外, 如果管道附近有其他絕緣體或巖石存在, 也會影響電流的流動, 對管道的保護電流起到屏蔽作用。因此, 當管道通過巖石地帶時, 應采取措施, 如：采用柔性陽極或帶狀陽極, 保證陰極保護電流順利的到達管道表面。
二、陰極保護系統測試方法
1、恒電位儀設備運行狀況測試
測試內容：輸出電壓、輸出電流、給定電位、長效參比電極狀態。
測試儀器：數字萬用表(2塊)、標準Cu/CuSO4電極(2支)、電工工具(1套)
測試方法：
(1)檢查陰極保護恒電位儀設備的型號、制造廠商、出廠日期、規格等。
(2)記錄恒電位儀電壓表和電流表的數值，計算出設備的輸出功率。
(3)在參比電極和陰極匯流點引線間連接數字萬用表測量管地電位(給定電位)判斷長效參比電極狀態。
2、陰極保護站強制電流陰極保護輔助陽極地床測試
測試內容：陽極地床接地電阻
測試儀器：ZC-8接地電阻儀(四端) 卷尺(50米) 金屬電極(2支) 銅芯塑料軟線 1×1.5mm
測試方法：

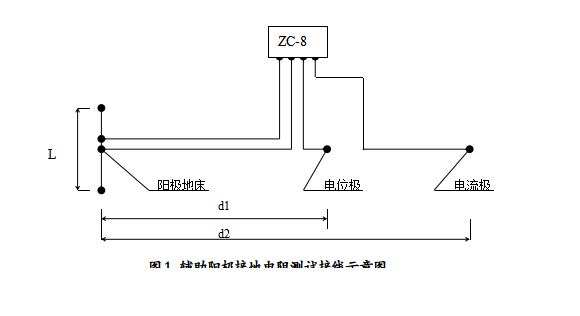

(1)測試接線示意圖見圖1。在土壤電阻率較均勻的地區，d2取2L，d1取L;在土壤電阻率不均勻的地區，d2取3L，d1取1.7 L。在測試過程中，電位極沿輔助陽極與電流極的連線移動三次，每次移動的距離為d2的5%左右，若三次測試值接近。取其平均值作為輔助陽極接地電阻值;若測試值不接近，將電位極往電流極方向移動，直至測試值接近為止。
(2)按圖1布好電極后，轉動接地電阻測試儀的手柄，使手搖發電機達到額定轉速，調節平衡旋鈕，直至電表指針停在黑線上，此時黑線指示的度盤值乘以倍率即為接地電阻值。
3、絕緣接頭的絕緣性能測試
測試內容：絕緣接頭(接頭)絕緣性能
測試儀器：電壓表(高阻抗)、標準Cu/CuSO4電極(1支)、電工工具

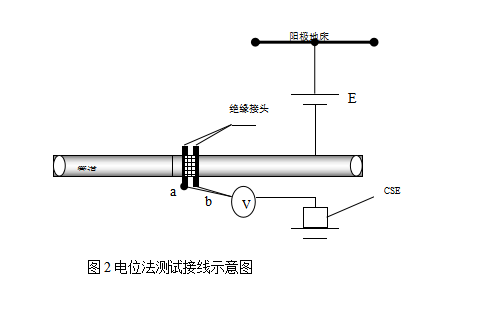

測試方法：已安裝到管道上的絕緣接頭(接頭)，可用電位法判斷其絕緣性能。如圖2所示，在被保護管道通電之前，用數字萬用表V測試絕緣接頭(接頭)非保護側a的管地電位Va1;調節陰極保護電源，使側b點的管地電位Vb達到-0.85~-1.50之間，再測試a點的管地電位Va2。若Va1和Va2基本相等，則認為絕緣接頭(接頭)的絕緣性能良好;若│Va2│>│Va1│且Va2接近Vb值，則認為絕緣接頭(接頭)的絕緣性能可疑。若輔助陽極距絕緣接頭(接頭)足夠遠，且判明與非保護側相連接的管道沒同保護側的管線接近或交叉，則可判定為絕緣接頭(接頭)的絕緣性能很差(嚴重漏電或短路)。
4、管地電位測試
測試內容：管道保護電位、自然電位
測試儀器：數字萬用表、標準Cu/CuSO4電極(1支)、銅芯絕緣軟線(截面積1.0mm2)、電工工具(1套)、測量用鍔魚夾(2支)

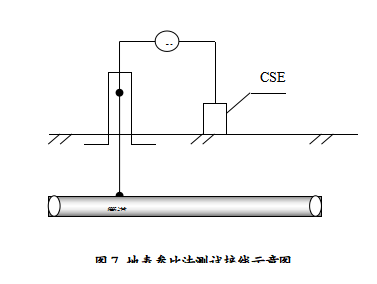

測試方法：地表參比法地表，按圖7進行接線測試，將參比電極放在管道頂部上方1m范圍的地表潮濕土壤上，應保證參比電極與土壤電接觸良好。
(1)自然電位測試：未實施陰極保護的情況下，用硫酸銅參比電極測沿線測試樁電位的方法。其電位一般為-0.4V ~ -0.6V。
(2)保護電位測試：施加陰極保護的情況下，用硫酸銅參比電極測沿線測試樁電位的方法。其電位應在-0.85V ~ -1.5V。
(3)間歇供電管道電位測試：在陰極保護設備向管道供電12秒、停3秒的情況下，在停3秒期間，用硫酸銅參比電極測沿線測試樁電位的方法。其斷點電位應在-0.85V ~ -1.15V。
5、管道沿線管內電流測試
測試內容：管內電流
測試儀器：UJ-33a直流電位差計、數字萬用表(高阻抗)、銅芯塑料軟線 1×0.75mm3 、電工工具(1套)、測量用鍔魚夾(2支)
測試方法：

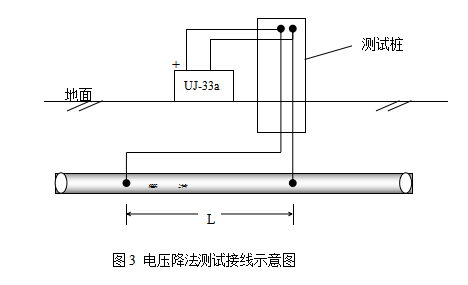

①測量a、b兩點之間的管長Lab，誤差不大于1%。按圖3接線，讀出ab兩點間的電壓降。在干擾區內測試宜采用數字萬用表。
②ab段管內的電流按下式計算：
式中 I-流過ab段的管內電流(A);
Vab-ab間的電位差(V)
D-管道外徑
δ-管道壁厚
ρ-管材電阻率(Ω.mm2/m)，取0.166.
Lab-ab間的管道長度。
6、雜散電流干擾測試
(1)交流干擾
測試內容：管道交流干擾電壓
測試儀器：數字萬用表、隔直電容(7.5μF ,250V)、金屬電極(1支)銅芯絕緣軟線(截面積1.0mm2)、電工工具(1套)、測量用鍔魚夾(2支)

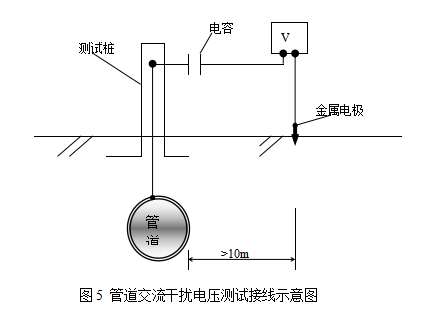

測試方法：按圖5進行接線測試。
(2)直流干擾
測試內容：管道直流干擾地電位梯度與電流方向
測試儀器：數字萬用表、標準Cu/CuSO4電極(4支)、銅芯絕緣軟線(截面積1.0mm2)、電工工具(1套)、測量用鍔魚夾(2支)
測試方法：
?、傺刂骋桓蓴_段選取幾個地點，按圖6進行接線重復測試，通過幾個測試點的電位梯度的大小和方向，判斷雜散電流源的方位。
②電壓表讀取的數值除以參比電極間距，即為電位梯度。
?、郛?dāng)單獨測試地電位梯度時，參比電極的間距應小一些，在可能的情況下以1m為宜。

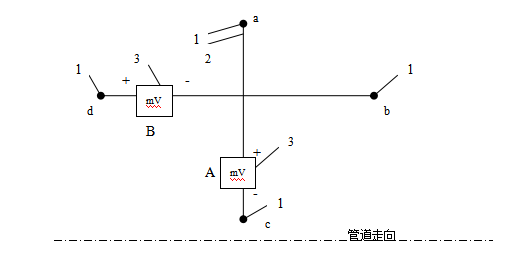

圖6 地電位梯度及雜散電流方向測試示意圖
1-a、b、c、d四只Cu/CuSO4參比電極; ac與bd的距離相等，且垂直對稱布設，其中ac或bd應與管道平行，電極間距宜為100m，當受到環境限 制時可適當縮短，但應使電壓表有明顯的指示;2-測試導線;3-A、B兩塊電壓表
三、恒電位儀的基本操作
具體見使用說明書。
